Expert et partenaire : Lansard accompagne l’entreprise Arnano

#LeClimatDeConfiance

12/09/2023

En capacité de gérer l'intégralité de la prestation chauffage, ventilation et climatisation, de la conception à la mise en service, Lansard propose des solutions CVC pour l'industrie de pointe. Selon le projet, nous menons une étude approfondie du cahier des charges et réalisons une étude de prix accentuée afin de répondre au mieux à vos applications mais également dans le but de garantir le bon déroulement de vos processus industriels. Le Groupe Lansard possède des compétences en interne pour traiter des projets singuliers conjugués à des besoins très ciblés. Afin de mettre en place sa propre ligne de fabrication autonome pour sa production de technologie de la microélectronique, une salle blanche était indispensable, c'est dans cette optique que le Groupe Arnano nous a choisis.



Une offre élaborée au millimètre, qui a convaincu son PDG pour deux raisons :

  • notre expertise et notre expérience dans la conception de salles blanches
  • notre accompagnement en tant que partenaire avec une offre financière gagnant-gagnant

Un travail d'orfèvre, clé-en-main, pour une salle blanche qui n'en demande pas moins !

100 m2, voici la surface qui a retenu l’attention de toute l’équipe Lansard à Grenoble pendant quelques mois.
Pour ce projet, Lansard a géré la construction de la salle blanche de A à Z, à commencer par l'ensemble de l’ossature. Du sol au plafond (revêtement, cloisons, portes, éclairages et accès), les équipes ont pu penser les installations génie climatique et génie électrique en amont sur la base de leur montage. Un vrai plus quand on connait le niveau d’exigence requis pour cette salle blanche !

Composition de la salle blanche :

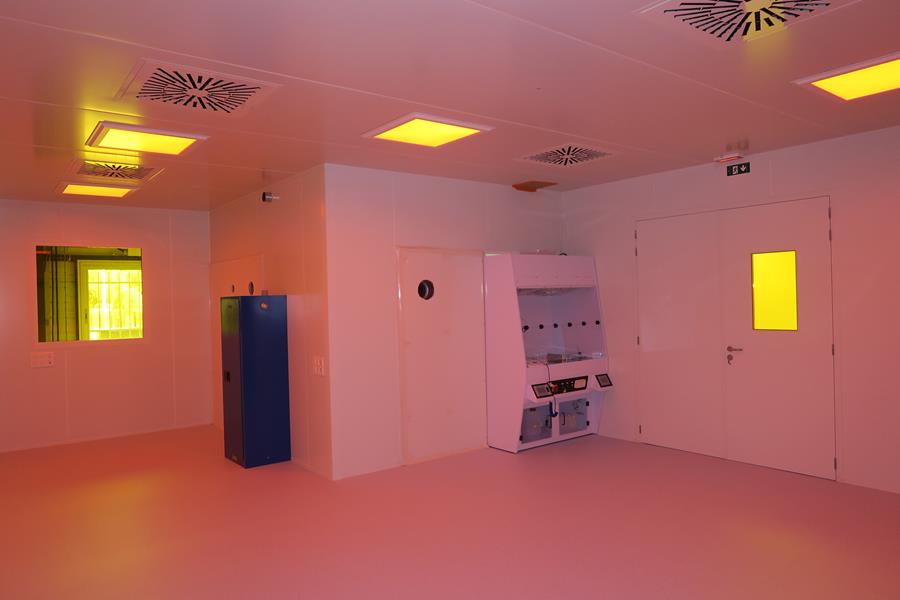

> une salle de lithographie, de 50 m², classée ISO 7 (couchage et exposition de résine)

> une salle de gravure, de 40 m², classée ISO 8 (gravure de films minces)

> un SAS de 10 m².

 Certains équipements sont placés sous flux afin d’obtenir un ISO 5 sur les postes de travail, avec mise en place de 9 FFU et filtration H14.

En parallèle, Lansard a dû s'adapter à une spécificité peu commune: les couches minces de résine étant fragilisées par la lumière, la salle lithographie est éclairée avec des pavés inactiniques. Les châssis vitrés et oculus sont recouverts également de films inactiniques.

Composée donc de plusieurs salles, la salle blanche se doit de maintenir, dans sa globalité, une température de 21°C ± 2°C et 50% ± 10% d’humidité. Des conditions allant de pair avec le maintien d’une pression bien spécifique entre les salles (+45 Pa / + 30 Pa / + 15 Pa).
Ces critères ont demandé la connaissance et l’expertise de notre bureau d’étude ainsi que le savoir-faire pointu des techniciens Lansard aux commandes :

> Mise en place d’une centrale de traitement d’air en capacité de véhiculer jusqu’à 7000 m3/h. Cette centrale intègre une gestion de l’air neuf pour compenser les extractions jusqu’à 3000 m3/h.

> Implantation de trois extracteurs pour les solvants, les acides et les gaz toxiques.

> Installation d’un groupe froid pour assurer le refroidissement du process et du traitement d’air. Plusieurs fluides ont été intégrés aux circuits : azote / EDI / air comprimé / eau de refroidissement.


Une solution de financement sous « Le climat de confiance »

Après des échanges constructifs et en sa qualité de partenaire privilégié, Lansard a accompagné l’entreprise Arnano dans le financement de son projet. C’est donc aux côtés de nos partenaires financiers que nous avons pu proposer une solution financière qui s’articule autour de trois offres de prêt en leasing de type LOA. Un montage avec une valeur de rachat à hauteur de 1% et une durée du leasing sur 5 ans couvrant 60% de l’investissement.



L’entreprise Arnano en bref

Arnano développe ses activités sur la base des technologies de la micro-électronique en les adaptant à des applications graphiques.
Après plusieurs années de recherche, l’équipe ARNANO a développé et breveté en partenariat avec le CEA de Grenoble une technologie permettant d’effectuer des micro-gravages sur saphir synthétique. Cette technologie repose d’une part sur la maîtrise de moyens d’écriture directe à l’échelle « micronique » et de logiciels de traitement d’image et d’autre part sur un savoir-faire dans la réalisation de couches minces sur matériaux transparents (saphir, verre, quartz,…).
En bref, grâce à des techniques de gravure sur des matériaux difficiles à usiner, Arnano réalise des supports d’une durée de vie de plus de 2 000 ans !
